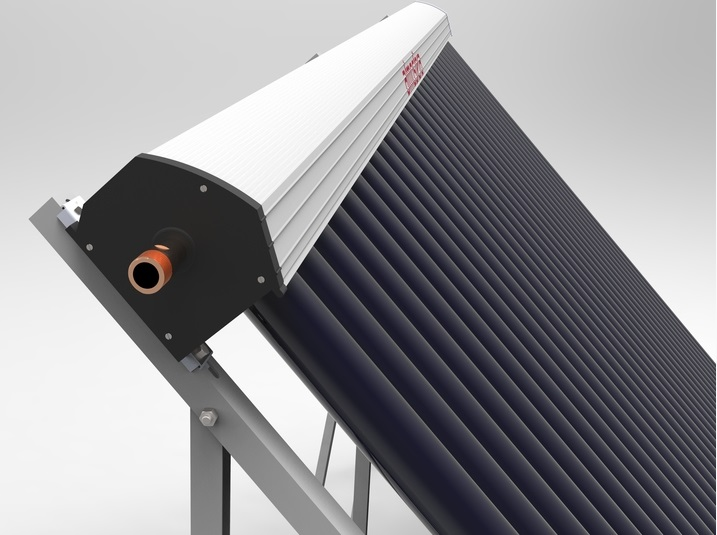

ВАКУУМНЫй СОЛНЕЧНЫй КОЛЛЕКТОР CBK-25А
Модель СВК-А
Коллектор СВК-А эффективен для применения в круглогодичном режиме. КПД коллектора - до 95%. Обладает высокой производительностью в условиях низкой солнечной инсоляции. Термоизоляция теплообменника 75 мм. Алюминиевая рама коллектора позволяет уменьшить нагрузку на несущие конструкции кровли.
Универсальная конструкция рамы рассчитана на установку коллектора на любой тип кровли: от горизонтальной до вертикальной поверхностей.
СВК-25А
Количество труб, (шт.) (24мм) 25
Пиковая энергия* Вт x час 1620
Площадь апертуры, (м2) 2,32
Площадь абсорбции, (м2) 2,0
Емкость теплообменника, (л) 2,75
H (мм) 2000
W (мм) 2040
S (мм) 1016
Вес, кг 85
Теплообменник СВК-А имеет 75 мм теплоизоляции
Регулируемое крепление вакуумной трубки к раме коллектора
Технические характеристики модели СВК-А
Теплообменник (Manifold)
Материал внутреннего теплообменника медь
Диаметр внутреннего теплообменника 45 мм
Толщина стенки теплообменника 1,5 мм
Диаметр гильзы теплообменника 24,3 мм
Глубина гильзы теплообменника 62 мм
Межцентровое расстояние (трубки) 80 мм
Угол начала затенения (трубки) 86°
Выход для соединительных
патрубков под обжим или пайку, 22 мм
Материал изоляции минеральная вата с влагоотталкивающей обработкой
Толщина изоляции 65-85 мм
Материал внешнего покрытия алюминий
Толщина внешнего покрытия 0,2 мм
Диаметр "гнезда" вакуумных труб 63 мм
Глубина "гнезда" вакуумных труб 37 мм
Диаметр гильзы датчика температуры 8 мм
Держатели вакуумных труб на защелке, с дополнительной
Держатели вакуумных труб на защелке, с дополнительной фиксацией
Цвет теплообменника металлик
Расположение датчика температуры слева
Рама (Frame)
Предназначена для установки плоская, наклонная, отвесная поверхности
Наличие ножки для фиксации есть, усиленная "пятка"
Материал алюминиевый сплав
Толщина металла 2 мм
Срок службы не менее 25 лет
Дополнительно может комплектоваться универсальным набором креплений для всех типов монтажа коллектора.
Параметры вакуумной трубки Heat Pipe
Вакуумные трубы (Tube)
Тип вакуумной трубы Heat pipe
Диаметр конденсатора 24,1 мм с никелированным покрытием
Высота конденсатора 45 мм
Диаметр трубки heat pipe 8 мм
Структура цельностеклянная концентрическая
трубка с двойными стенками
Качество стекла боросиликатное стекло 3,3 (Т-0,91)
Внешний диаметр трубки и толщина стенки 58 +/-0,7 мм, 2 мм
Внутренний диаметр трубки и толщина стенки 47 +/-0,7 мм, 1,6 мм
Длина трубки 1800 мм (850 мм СВК-ВА)
Площадь абсорбции 0,08 м2
Площадь апертуры 0,093 м2
Характеристики абсорбирующего покрытия
Конструктивно многослойное (12 слоев) солнечное абсорбирующие покрытие типа Al-N/SS/Cu
Метод покрытия прямое напыление
Поглощение излучения > 95%
Эмиссия тепла < 5% при 80° С
Глубина вакуума Р < 3х10-3 Ра
Температура стагнации 250° С
Мощность солнечного излучения для начала эффективного сбора тепла 0,77 кВт/м2
Средний коэффициент тепловых потерь 0,8 Вт/м2*К
Устойчивость к граду < 35 мм
Устойчивость к перегреву до 400° С
Устойчивость к замерзанию до -50° С
Устойчивость к ветру до 30 м/с
Вес 2,29 кг +/- 0,18 кг
Время для старта не более 10 мин
Стартовая температура 30° С
Срок службы не менее 15 лет
Дополнительные элементы, которыми может комплектоваться коллектор.
Рама регулируемая на горизонтальную кровлю
Рама не регулируемая на горизонтальную кровлю
Рефлектор
Общие параметры СВК-А (24мм – диаметр конденсатора heat pipe)
