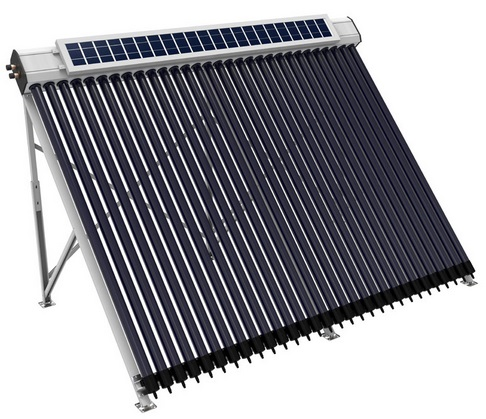

ВАКУУМНЫЕ СОЛНЕЧНЫЕ КОЛЛЕКТОРЫ ATMOSFERA
Модель СВК-Twin Power

Коллектор СВК-Twin Power эффективен для применения в круглогодичном режиме. КПД коллектора - до 95%.
Обладает высокой производительностью в условиях низкой солнечной инсоляции. Термоизоляция теплообменника 65-75 мм. Алюминиевая рама коллектора позволяет уменьшить нагрузку на несущие конструкции кровли. Универсальная конструкция рамы рассчитана на установку коллектора на любой тип кровли: от горизонтальной до вертикальной поверхности.
Так же уникальная конструкция корпуса позволяет комплектовать коллектор фотоэлектрическим модулем для автономной работы системы.

Дополнительно может комплектоваться универсальным набором креплений для всех типов монтажа коллектора.

Общие параметры СВК-TwinPower (комплектация вакуумными трубками «heat pipe» производства – Linuo Paradigma)

Технические характеристики модели СВК-Twin Power
Теплообменник (Manifold)
Материал внутреннего теплообменника Медь
Диаметр внутреннего теплообменника 45 мм
Толщина стенки теплообменника 1,5 мм
Диаметр гильзы теплообменника 24 мм
Глубина гильзы теплообменника 62 мм
Выход для соединительных патрубков 3/4' ВР с широким бортом под накидную гайку
Материал изоляции Минеральная вата с влагоотталкивающей обработкой
Толщина изоляции 65-75мм
Межцентровое расстояние (трубки) 80 мм
Угол начала затенения (трубки) 86°
Материал внешнего покрытия Алюминий
Толщина внешнего покрытия 0,2 мм
Диаметр "гнезда" вакуумных труб 63 мм
Глубина "гнезда" вакуумных труб 37 мм
Диаметр гильзы датчика температуры 8 мм
Держатели вакуумных труб Чашеобразные, с нижней фиксацией
Цвет теплообменника Металик
Расположение датчика температуры c обеих сторон
Рама (Frame)
Установка Плоская, наклонная, отвесная
Наличие ножки для фиксации Есть
Материал алюминиевый сплав Алюминиевый сплав
Толщина металла 2 мм 2 мм
Вакуумные трубы (Tube) Heat Pipe
Срок службы Не менее 25 лет
Дополнительно может комплектоваться универсальным набором
креплений для всех типов монтажа коллектора.
Параметры вакуумной трубки Heat Pipe
Вакуумные трубы (Tube)
Тип вакуумной трубы Heat pipe
Диаметр конденсатора 24,1 мм с никелированным покрытием
Высота конденсатора 75 мм.
Диаметр трубки heat pipe 8мм
Структура цельностеклянная концентрическая трубка с двойными стенками
Качество стекла боросиликатное стекло 3,3 (Т-0,91)
Внешний диаметр трубки и толщина стенки ~58 +/-0,7 мм, 2 мм
Внутренний диаметр трубки и толщина стенки ~47 +/-0,7 мм, 1,6 мм
Длина трубки 1800мм
Площадь абсорбции 0,08 м2
Площадь апертуры 0,093 м2
Метод покрытия прямое напыление
Поглощение излучения > 95%
Эмиссия тепла < 5% при 80° С
Глубина вакуума Р < 3х10-3 Ра
Температура стагнации 250° С
Мощность солнечного излучения m для начала эффективного сбора тепла 0,77 кВт/м2
Средний коэффициент тепловых потерь 0,8 Вт/м2*К
Устойчивость к граду < 35 мм
Устойчивость к перегреву до 400° С
Устойчивость к замерзанию до -50° С
Устойчивость к ветру до 30 м/с
Вес 2,29 кг +/- 0,18 кг
Время для старта не более 10 мин
Стартовая температура 30° С
Срок службы не менее 15 лет

Дополнительные элементы, которыми может комплектоваться коллектор.
Рама регулируемая на горизонтальную кровлю
Рама не регулируемая на горизонтальную кровлю
Рефлектор
