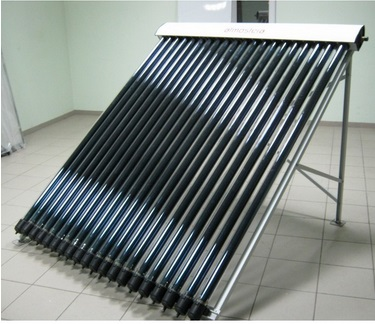

Модель СВК-M
Коллектор СВК-M эффективен для применения в круглогодичном режиме. КПД
коллектора - до 95%.
Обладает устойчивой производительностью в пасмурную погоду.
Алюминиевая рама коллектора позволяет уменьшить нагрузку на
несущие конструкции кровли. Конструкция рамы рассчитана на уста-
новку коллектора на наклонную поверхность. Термоизоляция тепло-
обменника 65 мм.

Технические характеристики СВК-М
Теплообменник (Manifold)
Материал внутреннего теплообменника медь
Материал присоединительных выходов
латунь, резьба ¾" н, с широким бортом
4 мм под монтаж гофрированной
трубы
Толщина стенки теплообменника 1,5 мм
Диаметр гильзы теплообменника 24,2 мм
Материал теплоизоляции минеральная вата
Толщина изоляции 65-50 мм
Межцентровое расстояние (трубки) 80 мм
Угол начала затенения (трубки) 86°
Материал внешнего покрытия анодированный алюминий
Толщина внешнего покрытия 0,2 мм
Диаметр гильзы датчика температуры 8 мм
Держатели вакуумных труб на защелке, с дополнительной
фиксацией
Цвет теплообменника металлик
Рама (Frame)
Способ монтажа вертикальный, горизонтальный,
наклонный
Ножки для фиксации стандартная
Толщина метала 2 мм
Вакуумные трубки (trube)
Тип вакуумной трубы heat pipe
Диаметр конденсатора 24 мм
Диаметр трубки heat pipe 8 мм
Качество стекла боросиликатное (ударопрочное) стекло
3,3 (т-0,91)
Размеры вакуумной трубки 1800мм х 58мм
Характеристики покрытия
Тип покрытия Al-N/SS/Cu многослойное
Метод покрытия прямое напыление
Поглощение излучения > 95%
Эмиссия тепла <5% при 80°C
Глубина вакуума P<3 x 10 -3 Pa
Температура стагнации 250С
Мощность инсоляции для начала
эффективного отбора тепла 0,77 кВт/м2
Средний коэффициент тепловых потерь 0,8 Вт/м х K
Устойчивость к граду <35 мм
Диапазон рабочих температур -50°С… + 400°С
Устойчивость к ветру до 30 м/с

Общие параметры СВК-M
СВК-20М СВК-30М
Количество труб 20 30
Пиковая мощность*, Вт 944 1887
Площадь апертуры, м2 1,87 2,81
Площадь абсорбции, м2 1,6 2,41
Объем теплообменника, л 1,2 1,8
A 1635 2385
B 1960 1960
C 1520 2270
E 1555 2305
F (45°) 1420 1420
G 1360 1360
H 130 130
Вес, кг. 77 115
